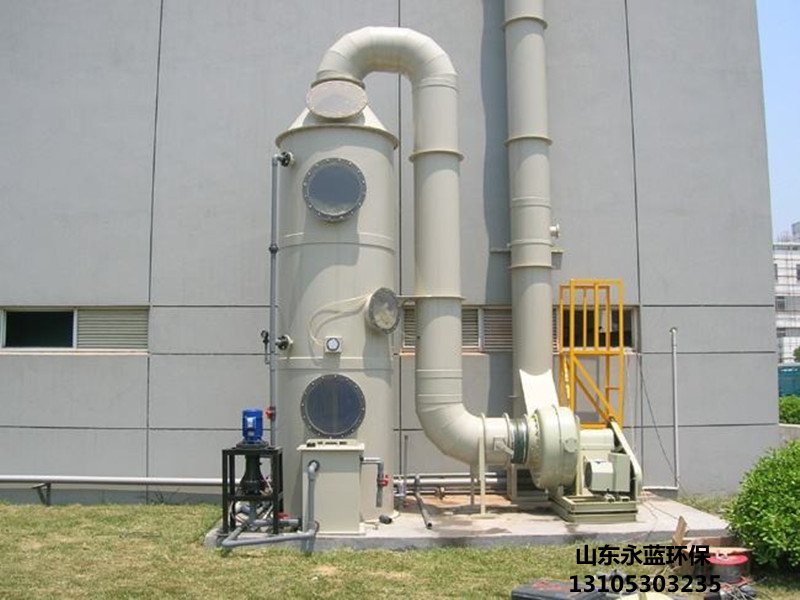

廢氣洗滌塔的結構構造與工作原理
廢氣洗滌塔的結構構造與工作原理
以下是關于廢氣洗滌塔的結構構造與工作原理的詳細介紹：
結構構造
1. 塔體：通常為立式圓筒狀結構，提供氣體流動的空間和反應場所。材質需具備******的耐腐蝕性，如玻璃鋼（FRP）、PP（聚丙烯）、PVC（聚氯乙烯）等，以適應不同廢氣成分和處理環境。
2. 填充層：位于塔體內，由填料組成，如PP材質的鮑爾環、空心球、TELLERETTE TYPE K-2#等。其主要作用是增加氣液兩相的接觸面積，使廢氣與洗滌液充分接觸，提高處理效率。
3. 除霧層：一般采用填料式或旋流板式除霧器，安裝在洗滌塔***部。其作用是去除廢氣中攜帶的細小液滴，防止形成水霧，減少對后續設備和環境的影響。
4. 噴淋系統：包括噴嘴、循環水泵、水管等。噴嘴將洗滌液均勻噴灑在填充層上，使廢氣與洗滌液充分接觸。循環水泵用于將洗滌液輸送到噴嘴，保證噴淋系統的正常運行。
5. 再沸器和冷凝器：再沸器一般用蒸汽加熱，冷凝器用循環水導熱。使用前要建立平衡，即通入較純的產物組分用蒸汽和冷凝水調節其蒸發量和回流量，使其能在塔板上積累一定厚度液體，當混合氣體組分通入時就能迅速起到洗滌作用。
6. 支撐結構：用于支撐和固定塔體及內部部件，確保洗滌塔的穩定性和安全性。通常采用金屬或非金屬材料制作。
工作原理
1. 廢氣進入：廢氣通過風機的作用被送入洗滌塔底部的進氣口，然后向上流動通過填充層。
2. 噴淋吸收：在填充層中，噴嘴將洗滌液均勻噴灑在填充材料上，形成一層薄薄的水膜。當廢氣通過填充層時，廢氣中的污染物與水膜接觸，發生溶解、吸收、吸附等化學反應，使污染物從氣相轉移到液相中。
3. 氣液分離：經過噴淋吸收后的氣液混合物繼續向上流動，進入除霧層。在除霧層中，通過碰撞、攔截等作用，去除廢氣中攜帶的細小液滴，實現氣液分離。
4. 清潔氣體排放：經過除霧處理后的清潔氣體從洗滌塔***部的排氣口排出，達到凈化的目的。
5. 廢水處理：含有污染物的洗滌液流入塔底的循環水槽，部分洗滌液通過水泵循環使用，另一部分則作為廢水排出進行后續處理。
綜上所述，廢氣洗滌塔以其******的結構設計和高效的工作原理，成為工業廢氣凈化的重要設備。它不僅能夠有效去除廢氣中的有害物質，保護環境免受污染，還能實現資源的循環利用，降低企業的運營成本。
